4096 pixels Salve DMX LED Controller H802RA 4 poorten Aluminium legeringsmateriaal

H802RA;4 poorten ((4096 pixels) salve LED-pixelcontroller;ondersteuning van Art-Net-protocol voor MADRIX,behoefte om te werken met computernetwerk of marster controller ((H803TV/H803TC)

1Inleiding

De H802RA is een vierpoort uitgangscontroller die gebruikmaakt van Ethernet-protocol en het Art-Net-protocol ondersteunt.De ingangsnetwerkinterface kan worden aangesloten op de master controller of computer.

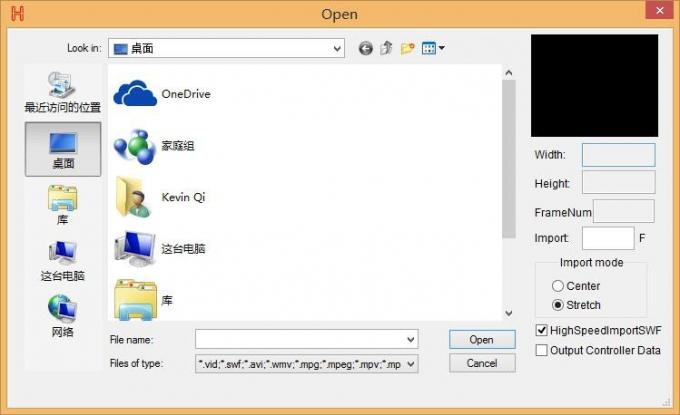

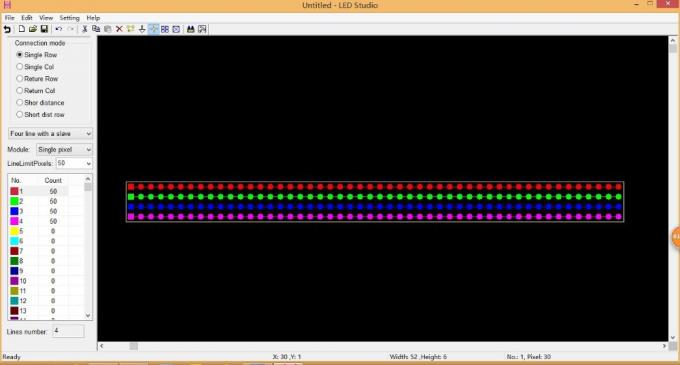

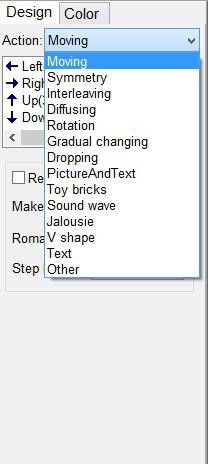

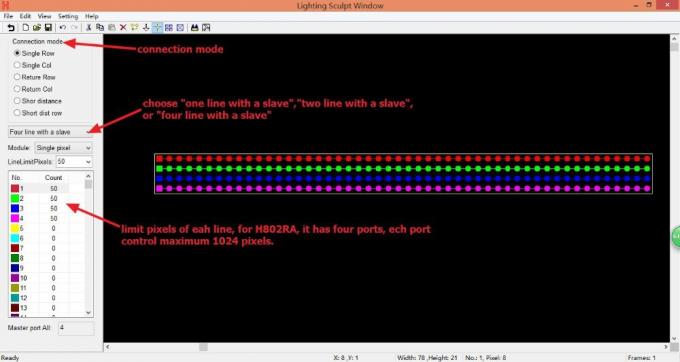

Online software zijn “LED Studio” en “MADRIX”, offline software is “LED Build”.

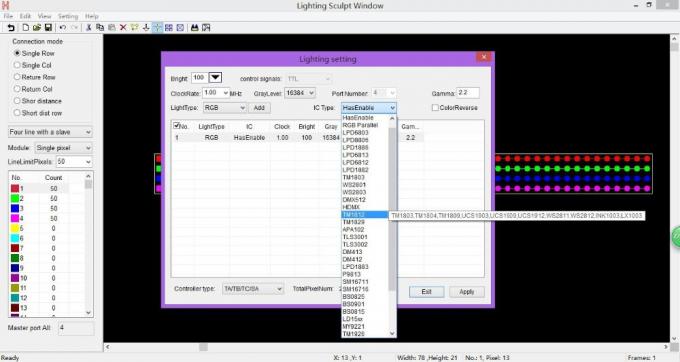

2Ondersteun de bestuurder chips.

DMX512, HDMX, LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS512, UCS8904,APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532, enz.

Voor UCS8904 regelt H802RA maximaal 3200 pixels.

Voor andere chips beheert H802RA maximaal 4096 pixels.

3. Prestaties

(1) Vier poorten, maximaal 4096 pixels.

(2) Ondersteunt het Art-Net-protocol, zodat H802RA kan werken met MADRIX.

(3) Adres voor de TM- en UCS DMX512-driverchips, zoals TM512, UCS512.

(4) Geconfigureerd als herhaler of versterker door LED Studio.

(5) Werken met de hoofdcontroller of de computer.

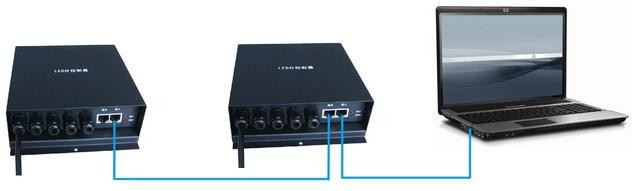

De afstand tussen twee regelaars bedraagt maximaal 100 m.

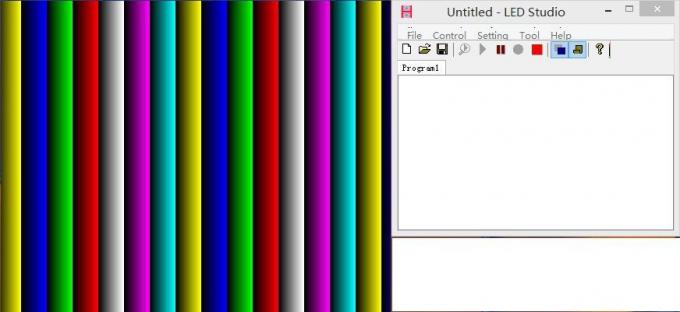

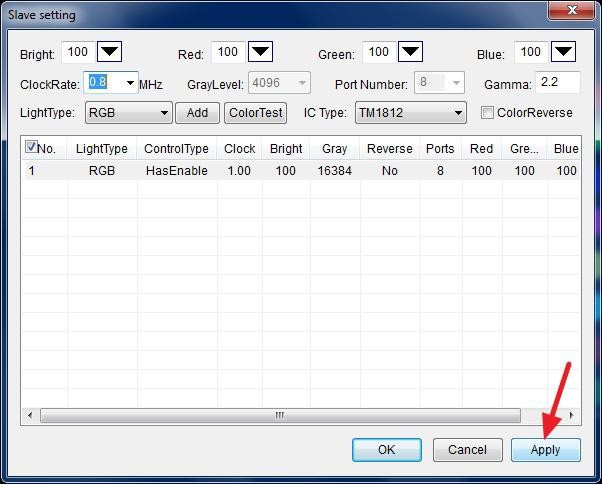

Verbind met de computer, de software is LED Studio of Madrix.

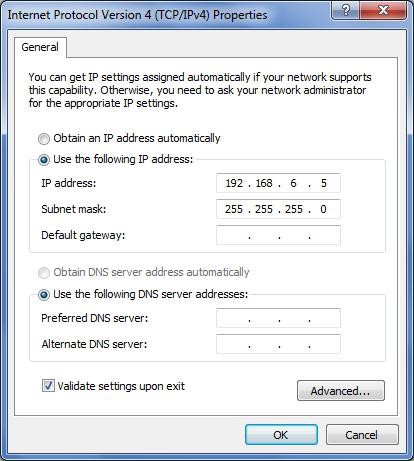

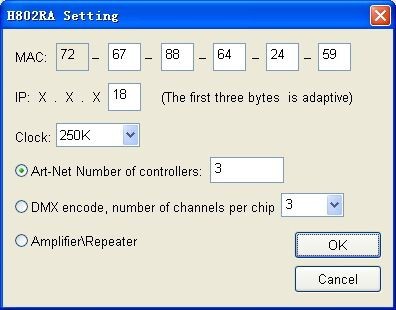

Een IP-adres voor H802RA toewijzen

Normaal gesproken hoeft u de MAC en IP niet in te stellen, ze hebben de opgegeven nummers wanneer u H802RA verbindt met de computer.

De ¢ Clock ¢ heeft 250K, 500K, 750K drie opties, het werkt alleen als je Madrix gebruikt.

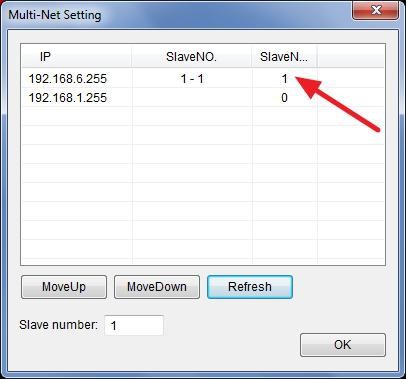

Het aantal controllers wordt gebruikt om vast te stellen hoeveel controllers volledig verbonden zijn bij het gebruik van Madrix.

¢DMX-code, aantal kanalen per chip ¢ wordt gebruikt voor het adres voor de TM- of UCS-DMX512-driverchips.u kunt maximaal 1024 pixels adresseren ((1 pixel bevat 3 of 4 kanalen) één keer. Verbindingsmethode: verbind GND, D-, D+, PI ((adreslijn) met GND, D-, D+, klik op de controller, klik vervolgens op OK, na een paar seconden veranderen de lichten van wit naar groen.Het adres wordt bijgewerkt..

Selecteer “Versterker/Repeater” en klik op “OK”, H802RA wordt geconfigureerd als een versterker of repeater.

7- Madrix-opstelling.

Sluit H802RA aan op de computer, open LED Studio. Klik op Setting -- H802RA setting, kies Art-Net Number of controllers en voer een nummer in, bijvoorbeeld 3, en klik vervolgens op OK.

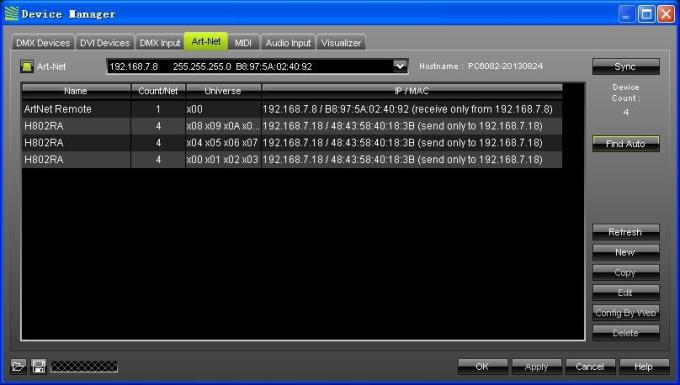

Open Madrix, druk op F4, verschijnt het venster Device Manager, kies het label Art-Net en merk de optie Art-Net.klik dan op " Auto zoeken " om Art-Net-apparaat te vinden.

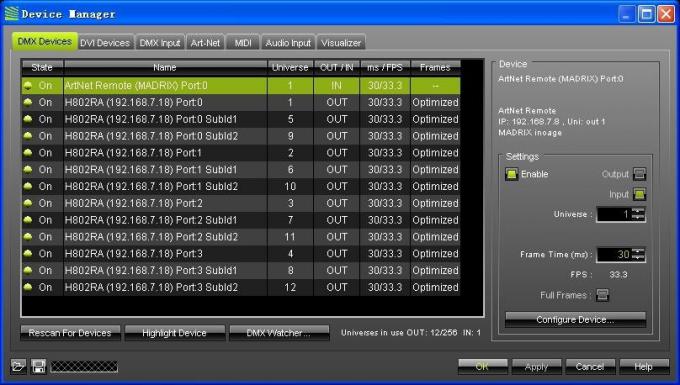

Klik op het etiket "DMX Devices", kies alle universums van H802RA, merk de optie "Enable" aan de rechterkant en klik op "Apply" om DMX-uitgang in te schakelen.

8Definitie van havens

GND CLK DAT

Voor dubbellijnchippen, verbind GND, CLK, DAT

Voor enkellijnschips, verbind GND, DAT

Voor DMX512 verbind GND, D-, D+, adreslijn met CLK

Voor TM1926, TM1913, TM1914, TM1814, verbind GND, D+

9.Specificaties
